Mallas para Criba

TIPO «A»

Malla cuadrada fina

Principalmente utilizadas en materiales que no se colmatan, estas MALLAS permiten un clasificado de gran precisión y alto rendimiento. Su fabricación estándar es en Acero de Alta Resistencia pero pueden fabricarse bajo pedido en acero inoxidable de Alta Resistencia Tipos AISI 304, 310 y 316.

Tipo A Inoxidable fina: Se emplean para obtener alta producción con materiales húmedos, pegajosos y un elevado grado de finura. Fabricadas en acero inoxidable AISI-304-L.

Malla Tipo A
Luz mm	1,6	2	2,5	3,15	4	5	6,3	7,1	7,1	8	9	10	12,5	14	14
ø alambre mm	1,25	1,25	1,6	1,6	2	2,5	2,8	2	3,15	3,15	3,15	4	4	2,8	4
superficie útil %	38	45	37	45	45	44	48	60	48	51	54	51	57	70	61
Peso km/m²	3,9	4,7	7,9	8,1	8,47	10,58	10,94	6,2	10,5	11,6	10,6	15,5	12,3	9,5	11,3

Malla Tipo A Inoxidable fina
Luz mm	0,23	0,28	0,4	0,45	0,51	0,6	0,75	0,9	1	1,12	1,12	1,29	1,48	1,7	1,81	1,97	2	2,16	2,77	3,16	3,72	4,55	5,84
ø alambre mm	0,16	0,18	0,2	0,24	0,28	0,32	0,36	0,4	0,44	0,42	0,44	0,44	0,44	0,5	0,55	0,8	0,6	0,7	0,7	0,8	0,9	1	1,1
Superficie útil %	33	36,5	40	42	41,2	42	45	50	50	52,6	55,2	55,2	65	61	61	50	61	59	63,6	63,4	64,5	67	79

TIPO «E»

MALLA PLANA

Se caracterizan por su superficie plana con lo que su duración es elevada y su aprovechamiento máximo.

Su estructura las hace indeformables y aptas para recibir fuertes cargas. La MALLA PLANA se fabrica en acero de Alta Resistencia.

Malla tipo E
Luz mm.	12,5	14	15	15	16	16	17	17	18	18	20	20	20	22,4
ø alambre mm.	5	5	4	5	4	5	6	6	4	6	4	5	6,3	5
Superficie útil %	51	54	62	56	64	58	60	55	67	56	69	64	58	67
Peso en kg/m²	18,1	16,7	10,7	15,9	10,2	15,1	14,4	19,9	9,2	19,2	8,5	12,7	19,2	11,6

Malla tipo E
Luz mm.	22,4	25	25	25	28	28	31,5	35,5	40	45	45	50	50	56	56
ø alambre mm.	6,3	5	6,3	8	6,3	8	8	8	8	8	10	10	12	10	12
Superficie útil %	61	69	64	57	67	60	64	67	69	72	67	69	65	72	68
Peso en kg/m²	17,6	10,6	16,1	24,6	14,7	22,6	20,6	18,7	17	15,3	23	21,2	29,5	19,2	26,9

Malla tipo E
Luz mm.	63	63	63	63	71	71	71	71	80	80	80	80	90	90	90
ø alambre mm.	10	12	14	16	10	12	14	16	10	12	14	16	10	12	14
Superficie útil %	74	71	67	64	77	73	70	67	79	76	72	69	81	78	75
Peso en kg/m²	17,4	24,4	32,3	41,2	15,7	22	29,3	37,4	14	19,9	27	33,9	12,7	17,9	23,9

Malla tipo E
Luz mm.	90	100	100	100	100	112	112	112	112	125	125	125	125
ø alambre mm.	16	10	10	14	16	10	12	14	16	10	12	14	16
Superficie útil %	72	73	73	77	74	84	82	79	77	86	83	81	79
Peso en kg/m²	30,7	11,5	11,5	21,8	28	10,4	10,4	19,8	25	9,4	13	17,9	23,1

TIPO «B»

Malla Rectangular Ondulada

Se utilizan para mejorar la producción cuando se criban materiales cúbicos o esféricos. Se emplean para suprimir los tamaños de forma plana o lajosa, intercalando estas mallas entre las de corte riguroso. Se fabrican en Acero de Alta Resistencia y Acero Inoxidable, con luces de 1,25 mm. a 14 mm.

TIPO «C»

Los alambres rectos situados entre la trama de alambres ondulados dan a este tipo de MALLA una superficie plana que garantiza un alto rendimiento. El alargamiento de estas MALLAS es prácticamente nulo. Se fabrican en acero de Alta Resistencia y en inoxidable.

Tipo de Malla C
Luz mm.	1,5 x50	2 x50	2,5 x50	3 x50	3,5 x50	4,5 x50	5 x50	6 x60	7 x60	8 x60	10 x60	12 x60
ø alambre mm.	1,25	1,6	1,6	1,6	1,6	2	2	2,8	3,15	3,15	4	4
Superficie útil %	51	52	56	65	70	60	65	61	61	65	62	65

DIFERENTES TIPOS DE PLEGADO

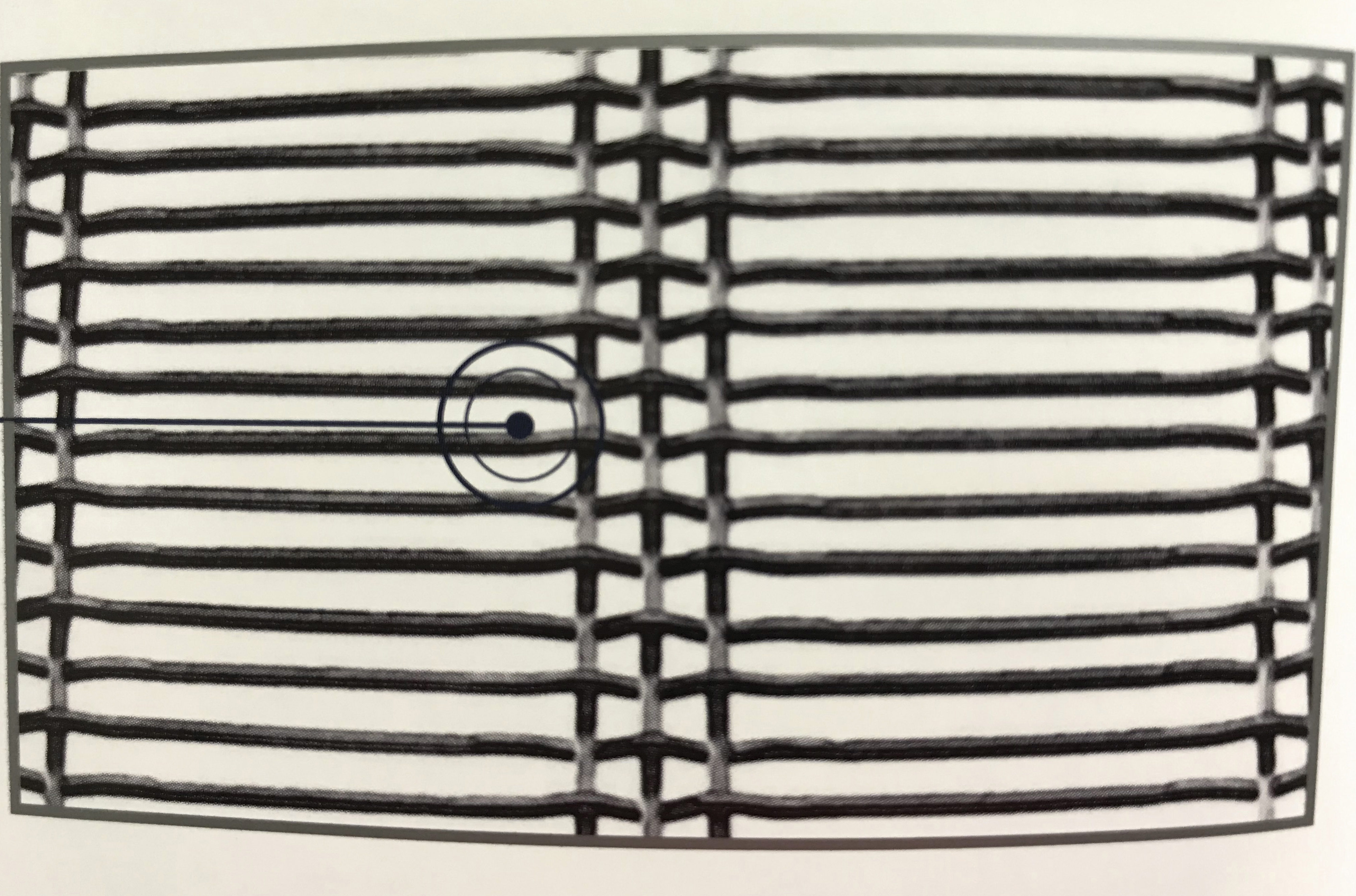

TIPO «D»

Malla Rectangular Plana

Se emplean para cribar productos gruesos aumentando notablemente la producción. Disminuyen el acuñamiento de los tamaños planos y lajosos.

Estas mallas, debidamente intercaladas entre las de corte riguroso, consiguen separar los tamaños de forma lajosa. Se fabrican con luces de 14 a 80mm. y en acero de Alta Resistencia y en inoxidable.
